Tải giả điện tử VPR D48A-200 |
|
|
| |
1. Kết cấu cơ khí:
- Điện trở dạng thanh, từ 10A trở lên có cánh tản nhiệt
- 08 quạt quạt làm mát nhanh
- Vỏ làm bằng thép chịu nhiệt phủ sơn tỉnh điện
- Di chuyển linh động bằng 4 bánh xe
- Kích thước nhỏ gọn
- Dây dẫn loại chịu được nhiệt độ cao phù hợp với nhiệt độ làm việc của thiết bị
- Có vách ngăn cách nhiệt ở buồng điện trở
- Các vị trí đấu nối bằng Bulông không gỉ sét (inox hay hợp kim đồng)
- Thanh dẫn làm bằng đồng nguyên chất
- Cáp thử tải dùng loại cáp mềm ép đầu cosse 2 đầu đảm bảo chịu được dòng xả maximum
- Vị trí đấu nối cáp thử tải vào thiết bị thuận lợi và an toàn.
- Các linh kiện được bố trí phù hợp, chắc chắn, dễ dàng trong thao tác sử dụng và di chuyển
- Kích thước (mm): 300 x 355 x 695 (ngang x cao x dài)
|
 |
| |
2. Tính năng |
- Dòng xả danh định từ 110A - 200A (tham khảo bảng bên dưới)
- Chịu được chế độ làm việc 24/24
- Sử dụng nguồn phụ trợ 100-240V AC (OPTION)
- Công suất tiêu thụ max 130W
- Điều khiển bằng vi xử lý
- Điện áp hoạt động: 0-60 VDC
- Độ phân giải 0.25A
- Thiết lập chế độ xả ổn dòng, ổn công suất
- Thiết lập thời gian lấy mẫu
- Khả năng linh động cài đặt thông số bảo vệ: Bảo vệ thấp áp, bảo vệ quá nhiệt, bảo vệ quá tải…
- Màn hình LCD hiển thị dòng điện, điện áp, nhiệt độ theo thời gian...
|
|
Dòng xả cực đại theo điện áp nguồn cấp cho tải giả điện tử VPR D48A-200 |
Điệp áp nguồn cấp |
60V |
58V |
56V |
54V |
52V |
50V |
48V |
46V |
44V |
42V |
40V |
dòng xả (BE 148200) |
250.0 |
241.7 |
233.3 |
225.0 |
216.7 |
208.3 |
200.0 |
191.7 |
183.3 |
175.0 |
166.7 |
dòng xả (BE 148190) |
237.5 |
229.6 |
221.7 |
213.8 |
205.8 |
197.9 |
190.0 |
182.1 |
174.2 |
166.3 |
158.3 |
dòng xả (BE 148180) |
225.0 |
217.5 |
210.0 |
202.5 |
195.0 |
187.5 |
180.0 |
172.5 |
165.0 |
157.5 |
150.0 |
dòng xả (BE 148170) |
212.5 |
205.4 |
198.3 |
191.3 |
184.2 |
177.1 |
170.0 |
162.9 |
155.8 |
148.8 |
141.7 |
dòng xả (BE 148160) |
200.0 |
193.3 |
186.7 |
180.0 |
173.3 |
166.7 |
160.0 |
153.3 |
146.7 |
140.0 |
133.3 |
dòng xả (BE 148150) |
187.5 |
181.3 |
175.0 |
168.8 |
162.5 |
156.3 |
150.0 |
143.8 |
137.5 |
131.3 |
125.0 |
dòng xả (BE 148140) |
175.0 |
169.2 |
163.3 |
157.5 |
151.7 |
145.8 |
140.0 |
134.2 |
128.3 |
122.5 |
116.7 |
dòng xả (BE 148130) |
162.5 |
157.1 |
151.7 |
146.3 |
140.8 |
135.4 |
130.0 |
124.6 |
119.2 |
113.8 |
108.3 |
dòng xả (BE 148120) |
150.0 |
145.0 |
140.0 |
135.0 |
130.0 |
125.0 |
120.0 |
115.0 |
110.0 |
105.0 |
100.0 |
dòng xả (BE 148110) |
137.5 |
132.9 |
128.3 |
123.8 |
119.2 |
114.6 |
110.0 |
105.4 |
100.8 |
96.3 |
91.7 |
|
| |
|
|
| |
|
| |
Tải giả điện cơ VPR D48-200 |
|
|
| |
| |
1. Kết cấu cơ khí: |
- Quạt làm mát sử dụng nguồn điện xoay chiều phụ trợ 220VAC
- Điện trở cánh tản nhiệt, dây quấn dạng thanh, công nghệ VPR-G8
- Kích thước nhỏ gọn, di chuyển linh động bằng 4 bánh xe
- Vỏ bằng thép, sơn tĩnh điện chịu nhiệt bền bỉ.
- Thanh dẫn điện bằng đồng nguyên chất.
- Dây dẫn điện chịu được nhiệt độ cao phù hợp với môi trường làm việc ở nhiệt độ cao khi thử tải.
- Ngăn cách nhiệt với buồng điện trở.
- Các vị trí đấu nối bằng inox hay hợp kim đồng
- Cáp thử tải dùng loại cáp mềm ép đầu cosse 2 đầu đảm bảo chịu được dòng xả maximum
- Vị trí đấu nối cáp thử tải vào thiết bị thuận lợi và an toàn.
- Các linh kiện được bố trí phù hợp, chắn chắn, dễ dàng trong thao tác sử dụng và di chuyển
- Cấp phụ tải (tham khảo chi tiết theo BE code)
- Trọng lượng xấp xỉ 18kg
- Kích thước (mm): 300 x 355 x 690 (ngang x cao x dài)
|
|
|
| |
2. Tính năng |
- Dòng xả danh định từ 110A - 200A (tham khảo bảng bên dưới)
- Hiển thị dòng điện và điện áp bằng đồng hồ kỹ thuật số
- MCCB đóng ngắt và bảo vệ dòng tổng cho tải (option)
- Đặt dòng xả tải bằng ACB với độ phân giải 0.5 Ampere
- 08 quạt làm mát nhanh
- Chế độ làm việc 24/24
|
|
Dòng xả cực đại theo điện áp nguồn cấp cho tải giả cơ tử VPR D48-200 |
Điệp áp nguồn cấp |
60V |
58V |
56V |
54V |
52V |
50V |
48V |
46V |
44V |
42V |
40V |
dòng xả (BE 048100) |
250.0 |
241.7 |
233.3 |
225.0 |
216.7 |
208.3 |
200.0 |
191.7 |
183.3 |
175.0 |
166.7 |
dòng xả (BE 048190) |
237.5 |
229.6 |
221.7 |
213.8 |
205.8 |
197.9 |
190.0 |
182.1 |
174.2 |
166.3 |
158.3 |
dòng xả (BE 048180) |
225.0 |
217.5 |
210.0 |
202.5 |
195.0 |
187.5 |
180.0 |
172.5 |
165.0 |
157.5 |
150.0 |
dòng xả (BE 048170) |
212.5 |
205.4 |
198.3 |
191.3 |
184.2 |
177.1 |
170.0 |
162.9 |
155.8 |
048.8 |
141.7 |
dòng xả (BE 048160) |
200.0 |
193.3 |
186.7 |
180.0 |
173.3 |
166.7 |
160.0 |
153.3 |
146.7 |
140.0 |
133.3 |
dòng xả (BE 048150) |
187.5 |
181.3 |
175.0 |
168.8 |
162.5 |
156.3 |
150.0 |
143.8 |
137.5 |
131.3 |
125.0 |
dòng xả (BE 048140) |
175.0 |
169.2 |
163.3 |
157.5 |
151.7 |
145.8 |
140.0 |
134.2 |
128.3 |
122.5 |
116.7 |
dòng xả (BE 048130) |
162.5 |
157.1 |
151.7 |
146.3 |
140.8 |
135.4 |
130.0 |
124.6 |
119.2 |
113.8 |
108.3 |
dòng xả (BE 048120) |
150.0 |
145.0 |
140.0 |
135.0 |
130.0 |
125.0 |
120.0 |
115.0 |
110.0 |
105.0 |
100.0 |
dòng xả (BE 048110) |
137.5 |
132.9 |
128.3 |
123.8 |
119.2 |
114.6 |
110.0 |
105.4 |
100.8 |
96.3 |
91.7 |
|
| |
|
|
| |
Một số tải điện tử thông dụng |
| |
VPR D48A-100 : tải giả điện tử, dòng xả danh định 100 Ampe, điện áp xả 0-60 volt DC |
| |
VPR D48A-200 : tải giả điện tử, dòng xả danh định 200 Ampe, điện áp xả 0-60 volt DC |
| |

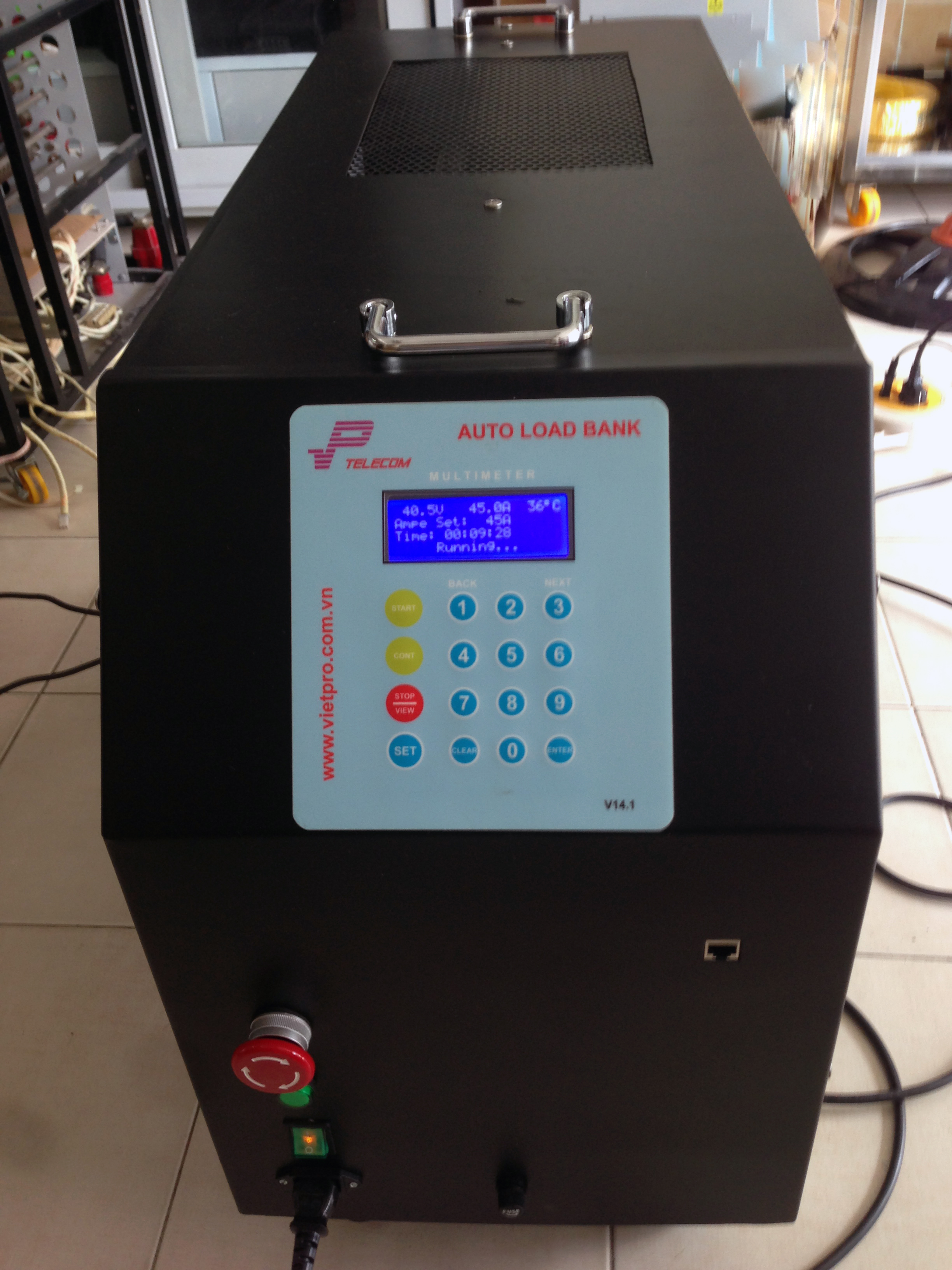

VPR D48A-300 : tải giả điện tử, dòng xả danh định 300 Ampe, điện áp xả 0-60 volt DC |
| |
VPR D48A-400 : tải giả điện tử, dòng xả danh định 400 Ampe, điện áp xả 0-60 volt DC |
| |
VPR D48A-500 : tải giả điện tử, dòng xả danh định 500 Ampe, điện áp xả 0-60 volt DC |
| |
|
| |
Một số tải cơ thông dụng |
| |
VPR D48-100 : tải giả cơ, dòng xả danh định 100A, điện áp xả 0-60V DC |
| |
VPR D48-200 : tải giả cơ, dòng xả danh định 200A, điện áp xả 0-60V DC |
| |
VPR D48-300 : tải giả cơ, dòng xả danh định 300A, điện áp xả 0-60V DC |
| |
VPR D48-400 : tải giả cơ, dòng xả danh định 400A, điện áp xả 0-60V DC |
| |
VPR D48-500 : tải giả cơ, dòng xả danh định 500A, điện áp xả 0-60V DC |
|
