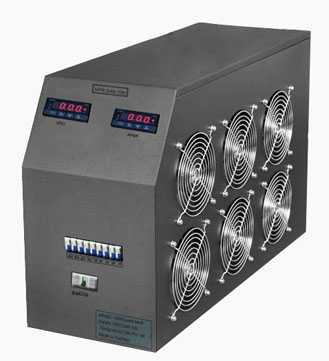

Tải giả điện tử VPR D48A-100 |
|
|
| |
1. Kết cấu cơ khí:
- Điện trở dạng thanh, từ 10A trở lên có cánh tản nhiệt
- 08 quạt quạt làm mát nhanh
- Vỏ làm bằng thép chịu nhiệt phủ sơn tỉnh điện
- Di chuyển linh động bằng 4 bánh xe
- Kích thước nhỏ gọn
- Dây dẫn loại chịu được nhiệt độ cao phù hợp với nhiệt độ làm việc của thiết bị
- Có vách ngăn cách nhiệt ở buồng điện trở
- Các vị trí đấu nối bằng Bulông không gỉ sét (inox hay hợp kim đồng)
- Thanh dẫn làm bằng đồng nguyên chất
- Cáp thử tải dùng loại cáp mềm ép đầu cosse 2 đầu đảm bảo chịu được dòng xả maximum
- Vị trí đấu nối cáp thử tải vào thiết bị thuận lợi và an toàn.
- Các linh kiện được bố trí phù hợp, chắc chắn, dễ dàng trong thao tác sử dụng và di chuyển
- Kích thước (mm): 300 x 355 x 695 (ngang x cao x dài)
|
 |
| |
2. Tính năng |
- Dòng xả danh định từ 10A - 100A (tham khảo bảng bên dưới)
- Chịu được chế độ làm việc 24/24
- Sử dụng nguồn phụ trợ 100-240V AC (OPTION)
- Công suất tiêu thụ max 130W
- Điều khiển bằng vi xử lý
- Điện áp hoạt động: 0-60VDC
- Độ phân giải 0.25A
- Thiết lập chế độ xả ổn dòng, ổn công suất
- Thiết lập thời gian lấy mẫu
- Khả năng linh động cài đặt thông số bảo vệ: Bảo vệ thấp áp, bảo vệ quá nhiệt, bảo vệ quá tải…
- Màn hình LCD hiển thị dòng điện, điện áp, nhiệt độ theo thời gian...
|
|
Dòng xả cực đại theo điện áp nguồn cấpcho tải giả điện tử VPR D48A-100 |
Điệp áp nguồn cấp |
60V |
58V |
56V |
54V |
52V |
50V |
48V |
46V |
44V |
42V |
40V |
dòng xả (BE 148100) |
125.0 |
120.8 |
116.7 |
112.5 |
108.3 |
104.2 |
100.0 |
95.8 |
91.7 |
87.5 |
83.3 |
dòng xả (BE 14890) |
112.5 |
108.8 |
105.0 |
101.3 |
97.5 |
93.8 |
90.0 |
86.3 |
82.5 |
78.8 |
75.0 |
dòng xả (BE 14880) |
100.0 |
96.7 |
93.3 |
90.0 |
86.7 |
83.3 |
80.0 |
76.7 |
73.3 |
70.0 |
66.7 |
dòng xả (BE 14870) |
87.5 |
84.6 |
81.7 |
78.8 |
75.8 |
72.9 |
70.0 |
67.1 |
64.2 |
61.3 |
58.3 |
dòng xả (BE 14860) |
75.0 |
72.5 |
70.0 |
67.5 |
65.0 |
62.5 |
60.0 |
57.5 |
55.0 |
52.5 |
50.0 |
dòng xả (BE 14850) |
62.5 |
60.4 |
58.3 |
56.3 |
54.2 |
52.1 |
50.0 |
47.9 |
45.8 |
43.8 |
41.7 |
dòng xả (BE 14840) |
50.0 |
48.3 |
46.7 |
45.0 |
43.3 |
41.7 |
40.0 |
38.3 |
36.7 |
35.0 |
33.3 |
dòng xả (BE 14830) |
37.5 |
36.3 |
35.0 |
33.8 |
32.5 |
31.3 |
30.0 |
28.8 |
27.5 |
26.3 |
25.0 |
dòng xả (BE 14820) |
25.0 |
24.2 |
23.3 |
22.5 |
21.7 |
20.8 |
20.0 |
19.2 |
18.3 |
17.5 |
16.7 |
dòng xả (BE 14810) |
12.5 |
12.1 |
11.7 |
11.3 |
10.8 |
10.4 |
10.0 |
9.6 |
9.2 |
8.8 |
8.3 |
|
| |
|
|
| |
|
| |
Tải giả điện cơ VPR D48-100 |
|
|
| |
| |
1. Kết cấu cơ khí: |
- Quạt làm mát sử dụng nguồn điện xoay chiều phụ trợ 220VAC
- Điện trở cánh tản nhiệt, dây quấn dạng thanh, công nghệ VPR-G8
- Kích thước nhỏ gọn, di chuyển linh động bằng 4 bánh xe
- Vỏ bằng thép, sơn tĩnh điện chịu nhiệt bền bỉ.
- Thanh dẫn điện bằng đồng nguyên chất.
- Dây dẫn điện chịu được nhiệt độ cao phù hợp với môi trường làm việc ở nhiệt độ cao khi thử tải.
- Ngăn cách nhiệt với buồng điện trở.
- Các vị trí đấu nối bằng inox hay hợp kim đồng
- Cáp thử tải dùng loại cáp mềm ép đầu cosse 2 đầu đảm bảo chịu được dòng xả maximum
- Vị trí đấu nối cáp thử tải vào thiết bị thuận lợi và an toàn.
- Các linh kiện được bố trí phù hợp, chắn chắn, dễ dàng trong thao tác sử dụng và di chuyển
- Cấp phụ tải (tham khảo chi tiết theo BE code)
- Trọng lượng xấp xỉ 18kg
- Kích thước (mm): 300 x 355 x 690 (ngang x cao x dài)
|
|
|
| |
2. Tính năng |
- Dòng xả danh định từ 10A - 100A (tham khảo bảng bên dưới)
- Hiển thị dòng điện và điện áp bằng đồng hồ kỹ thuật số
- MCCB đóng ngắt và bảo vệ dòng tổng cho tải (option)
- Đặt dòng xả tải bằng ACB với độ phân giải 0.5 Ampere
- 08 quạt làm mát nhanh
- Chế độ làm việc 24/24
|
|
Dòng xả cực đại theo điện áp nguồn cấp cho tải giả cơ VPR D48A-100 |
Điệp áp nguồn cấp |
60V |
58V |
56V |
54V |
52V |
50V |
48V |
46V |
44V |
42V |
40V |
dòng xả (BE 048100) |
125.0 |
120.8 |
116.7 |
112.5 |
108.3 |
104.2 |
100.0 |
95.8 |
91.7 |
87.5 |
83.3 |
dòng xả (BE 04890) |
112.5 |
108.8 |
105.0 |
101.3 |
97.5 |
93.8 |
90.0 |
86.3 |
82.5 |
78.8 |
75.0 |
dòng xả (BE 04880) |
100.0 |
96.7 |
93.3 |
90.0 |
86.7 |
83.3 |
80.0 |
76.7 |
73.3 |
70.0 |
66.7 |
dòng xả (BE 04870) |
87.5 |
84.6 |
81.7 |
78.8 |
75.8 |
72.9 |
70.0 |
67.1 |
64.2 |
61.3 |
58.3 |
dòng xả (BE 04860) |
75.0 |
72.5 |
70.0 |
67.5 |
65.0 |
62.5 |
60.0 |
57.5 |
55.0 |
52.5 |
50.0 |
dòng xả (BE 04850) |
62.5 |
60.4 |
58.3 |
56.3 |
54.2 |
52.1 |
50.0 |
47.9 |
45.8 |
43.8 |
41.7 |
dòng xả (BE 04840) |
50.0 |
48.3 |
46.7 |
45.0 |
43.3 |
41.7 |
40.0 |
38.3 |
36.7 |
35.0 |
33.3 |
dòng xả (BE 04830) |
37.5 |
36.3 |
35.0 |
33.8 |
32.5 |
31.3 |
30.0 |
28.8 |
27.5 |
26.3 |
25.0 |
dòng xả (BE 04820) |
25.0 |
24.2 |
23.3 |
22.5 |
21.7 |
20.8 |
20.0 |
19.2 |
18.3 |
17.5 |
16.7 |
dòng xả (BE 0480) |
12.5 |
12.1 |
11.7 |
11.3 |
10.8 |
10.4 |
10.0 |
9.6 |
9.2 |
8.8 |
8.3 |
|
| |
|
|
| |
Một số tải điện tử thông dụng |
| |
VPR D48A-100 : tải giả điện tử, dòng xả danh định 100 Ampe, điện áp xả 0-60 volt DC |
| |
VPR D48A-200 : tải giả điện tử, dòng xả danh định 200 Ampe, điện áp xả 0-60 volt DC |
| |
VPR D48A-300 : tải giả điện tử, dòng xả danh định 300 Ampe, điện áp xả 0-60 volt DC |
| |
VPR D48A-400 : tải giả điện tử, dòng xả danh định 400 Ampe, điện áp xả 0-60 volt DC |
| |
VPR D48A-500 : tải giả điện tử, dòng xả danh định 500 Ampe, điện áp xả 0-60 volt DC |
| |
|
| |
Một số tải cơ thông dụng |
| |
VPR D48-100 : tải giả cơ, dòng xả danh định 100A, điện áp xả 0-60V DC |
| |
VPR D48-200 : tải giả cơ, dòng xả danh định 200A, điện áp xả 0-60V DC |
| |
VPR D48-300 : tải giả cơ, dòng xả danh định 300A, điện áp xả 0-60V DC |
| |
VPR D48-400 : tải giả cơ, dòng xả danh định 400A, điện áp xả 0-60V DC |
| |
VPR D48-500 : tải giả cơ, dòng xả danh định 500A, điện áp xả 0-60V DC |
|
